雷击浪涌对网络交换机运行稳定性的影响

Table of Content [Hide]

建筑物上的避雷针通常只能防止直接雷击，而雷电感应的强大电磁场和脉冲电压仍然会威胁到网络通信设备的稳定运行。瞬时高压雷电浪涌通常是网络交换机不稳定的主要原因。网络信号系统中浪涌电压的主要来源包括感应雷击，电磁干扰 (EMI)，射频干扰和静电干扰。浪涌不仅仅是由闪电引起的; 它们也可能由于电力系统中的短路故障或高功率负载的操作而发生。鉴于电网覆盖范围广，数百公里外的雷击仍然会产生电涌，在通过变电站和其他基础设施衰减后，当它们到达您的网络设备时，可能会保留数千伏。尽管这种高压浪涌仅持续数十到数百微秒 (通常不足以破坏网络开关)，但它们可能会对内部组件造成严重损坏。随着这种损害的累积，网络交换机的稳定性恶化。

因此，设计高压浪涌抗以太网交换机oem是至关重要的。北京Fibridge的工业网络交换机包含基于压敏电阻，瞬态电压抑制 (TVS) 二极管和陶瓷气体放电管的抗雷击浪涌电路。整个电路包括对网络端口和电源电路的保护。该保护电路将TVS二极管、压敏电阻、汽车级陶瓷气体放电管和浪涌抑制器组合在一起，形成一个复合电路，提供全面的共模和差模保护。这种设计确保了高压浪涌的瞬时放电，有效地保护了工业网络开关。

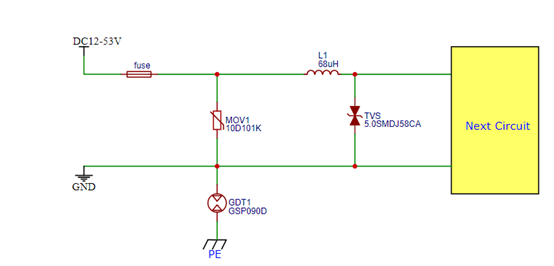

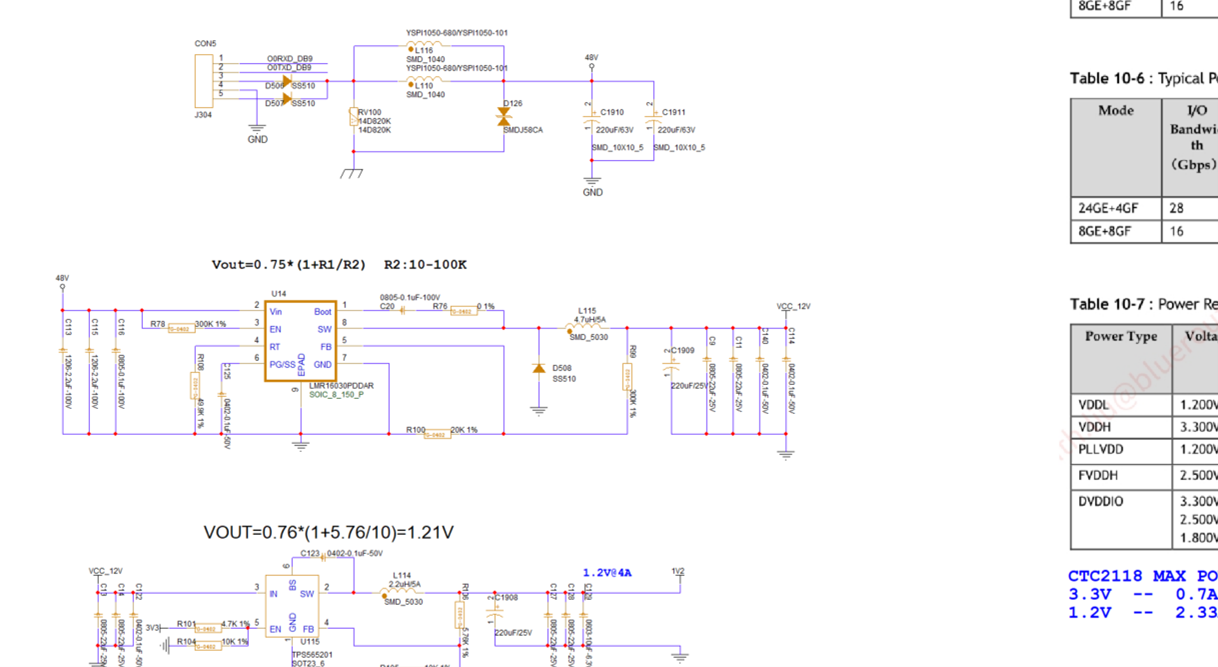

在电路中，压敏电阻与陶瓷气体放电管串联，以延长使用寿命并确保安全。根据所需的电流处理能力选择汽车级陶瓷气体放电管。在电源部分，线绕电阻器用于限流和分压。多个高压滤波电容器 (表示为 * C *) 将电源接地连接到底盘接地，同时还采用去耦电容器 (表示为 * Y *)。电阻器 (* R *) 、电容器 (* C *) 和二极管 (* VD *) 形成用于开关电源的MOSFET的吸收箝位电路，从而保护芯片。这种雷电和浪涌保护电路在实际应用中被证明是非常有效的。
