常见的光模块形状因子及其特性包括1x9、SFP和QSFP。通常，光学模块的拉片颜色可用于区分不同的波长。拉片颜色主要指示光纤类型、波长和功能，帮助技术人员快速识别模块参数和应用场景。
单模光纤SFP模块
·Blue pull tab': 1310nm波长 (千兆/10g模块，传输distance20-40km)
·黄色拉片: 1550nm波长 (长距离传输，如40km及以上)
·Purple pull tab: 1490nm波长 (通常用于PON网络)
·Green pull tab: 80km及以上的极限长距离模块
·红色拉制: 1550nm波长 (40km距离)
多模光学SFP模块
·黑色拉片: 850nm波长 (短距离传输，通常 ≤ 550m)
特殊功能模块
·“灰色拉制”: CWDM模块的1470nm或1310nm波长

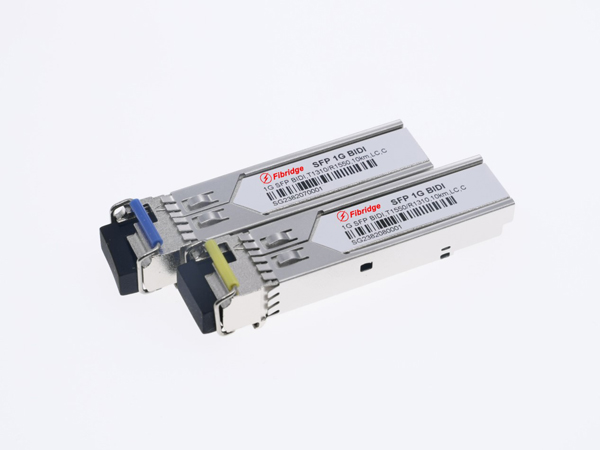

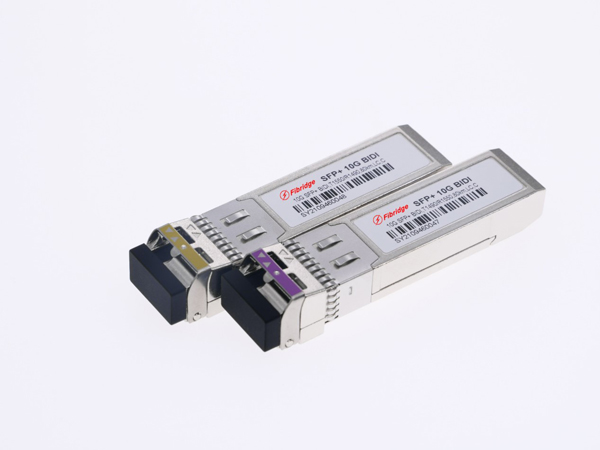

·橙色/棕色拉片: 单光纤双向模块 (BIDI) 或CWDM特定波长
·无色/透明拉片: 测试或未分类的纤维
提醒
非标准化的变化: 不同的制造商可能采用不统一的配色方案，因此在实践中，有必要根据模块标签或产品手册验证细节。
CWDM模块复杂性: 拉片颜色和波长之间的关系更加复杂。例如，灰色对应于1470nm，绿色对应于1530nm，依此类推。
单模和多模之间的快速区分: 黑色拉片通常表示多模 (850nm)，蓝色，黄色，或紫色拉片通常用于单模模块。
常见的光模块有四种波长: 850nm、1310nm、1490nm和1550nm。千兆位SFP模块的相应拉片颜色如下:
850nm (多模): 黑色拉片
1310nm: 蓝色拉片
1490nm: 紫色拉片
1550nm: 黄色拉片
对于长距离模块 (80km及以上)，通常使用绿色拉片。
详情如下:

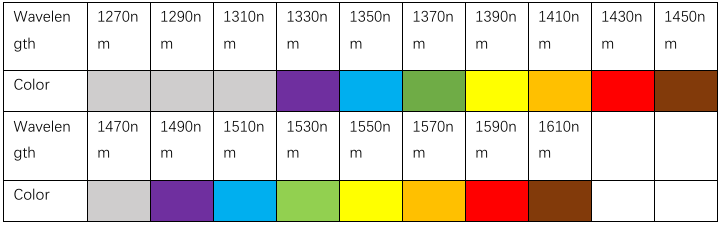

对于CWDM SFP模块，共有18个波长，分为两个波段: 第一波段 (短波长): 1270nm-1450nm; 第二波段 (长波长): 1470nm-1610nm。对应于每个波长的特定拉片颜色在下表中列出。

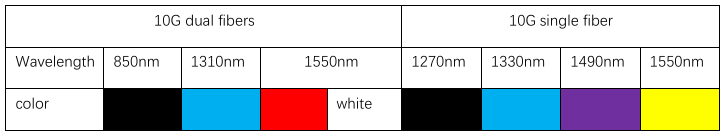

10g双光纤模块主要支持三种波长: 850nm、1310nm和1550nm。相应的拉片颜色如下:
850nm: 黑色拉片
1310nm: 蓝色拉片
1550nm (40km): 红色拉片
1550nm (80km): 白色拉片

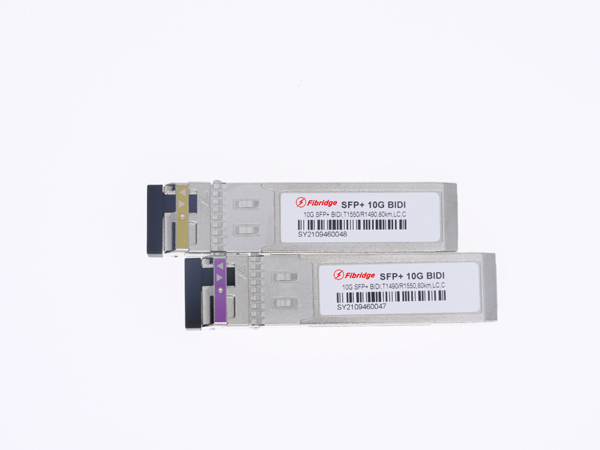

10g单根光纤光模块的波长和拉片颜色为: 1270nm (黑色)，1330nm (蓝色)，1490nm (紫色)，1550nm (黄色)。
最常用的光模块外形是SFP和SFP。根据封装类型，光模块主要分为1 × 9、SFP、SFP28、QSFP、QSFP28和qsfp-dd。
1*9封装的光模块有9针引脚，因此也称为9针或9PIN光模块。它是一种焊接型光模块，主要使用SC接口，通常支持10m，155m，622m和1.25G的速率。
SFP打包的光模块具有LC或SC接口，属于小型可插拔类别。在速度方面，它可以分为155M，622M，1.25G和2.5G。波长通常包括850nm、1310nm、1550nm和1490nm。850nm波长用于传输距离通常在2KM以下的SFP多模，而1310nm、1490nm和1550nm波长用于传输距离超过2KM的单模。

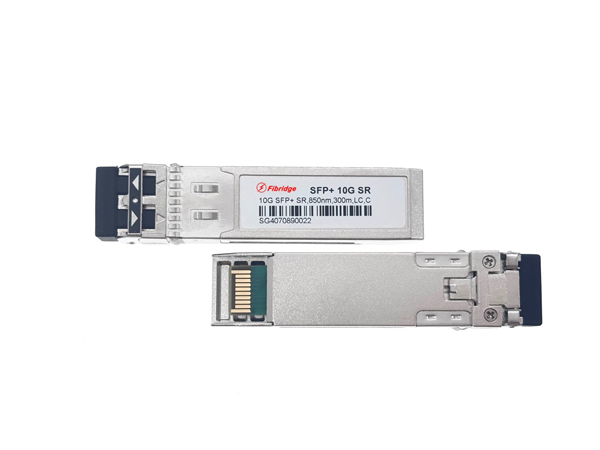

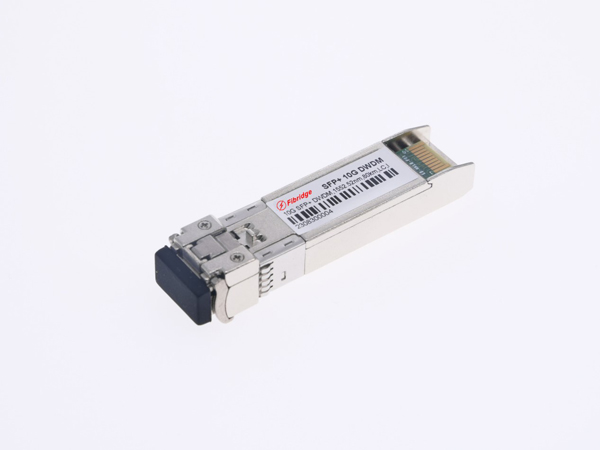

SFP是SFP的升级版，支持6g、8g、10g和16g的速率。它通常在850nm，1310nm或1550nm的波长下工作，最大传输速率为10gbit/s。

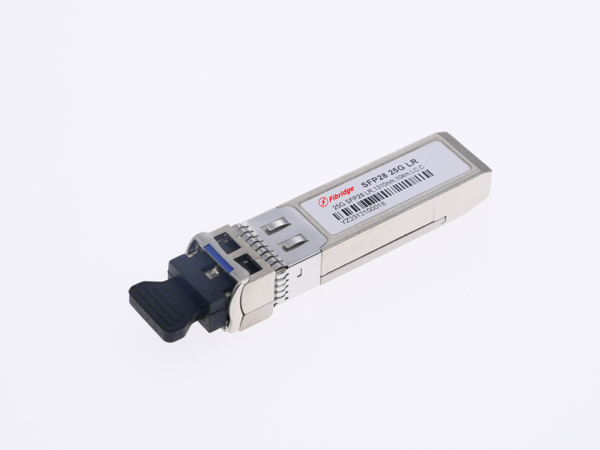

SFP28封装保持与SFP相同的尺寸，同时作为其增强版本，能够支持单通道25gb/s数据速率。它广泛用于25g以太网和100g (4 x25gbps) 以太网应用。
QSFP封装的光模块具有四个10g通道，传输速率高达40Gbps。它是一个四通道小型热插拔光模块，通常使用LC或MPO/MTP接口，并符合包括40g以太网在内的各种标准。

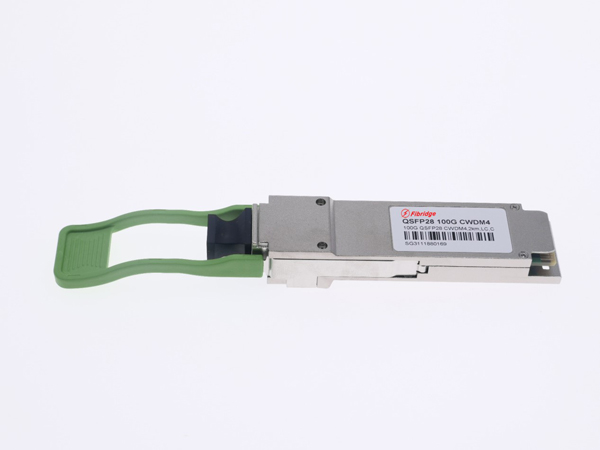

QSFP28封装的光模块支持4通道传输，每个通道提供25Gbit/s的数据速率。由于低成本和功耗等优势，它已成为100g网络的主要封装解决方案。

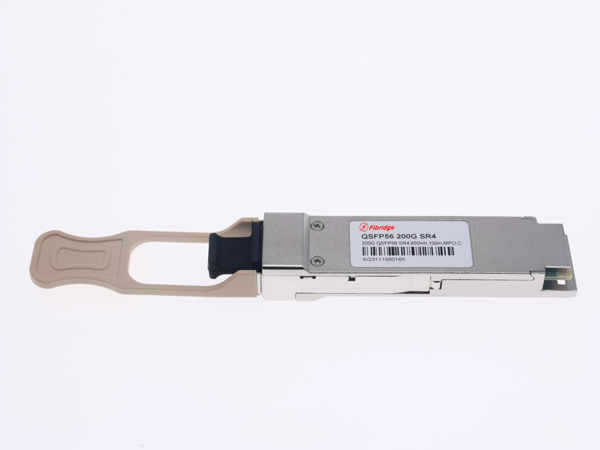

QSFP56 200G 850nm SR4 100m DSP

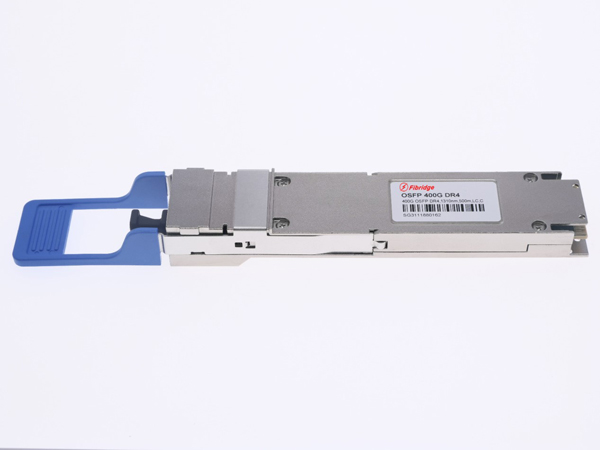

OSFP 400G 850nm
以下是市场上可买到的各种类型的光学模块:
描述 |
SFP 155m 1310nm 2千米LC |
SFP 155m 1310nm 20千米LC |
SFP 155m 1310nm 40千米LC |
SFP 155m 1550nm 80千米LC |
SFP 155M 1550nm 120km LC |
SFP 1.25G 850nm 550m LC |
SFP 1.25g 1310nm 20千米LC |
SFP 1.25g 1310nm 40千米LC |
SFP 1.25g 1550nm 40千米LC |
SFP 1.25g 1550nm 80千米LC |
SFP 1.25g 1550nm 100千米LC |
SFP 1.25g 1550nm 120千米LC |
SFP 2.5G 850nm 550M LC |
SFP 2.5g 1310nm 20千米LC |
SFP 2.5g 1310nm 40千米LC |
SFP 2.5g 1550nm 80千米LC |
SFP 2.5G 1550nm 120km LC |
SFP 155m Tx1310/Rx1550 20千米LC |
SFP 155m Tx1550/Rx1310 20千米LC |
SFP 155m Tx1310/Rx1550 40千米LC |
SFP 155m Tx1550/Rx1310 40千米LC |
SFP 155m Tx1490/Rx1550 80千米LC |
SFP 155m Tx1550/Rx1490 80千米LC |
SFP 155m Tx1490/Rx1550 120千米LC |
SFP 155m Tx1550/Rx1490 120千米LC |
SFP 1.25g Tx1310/Rx1550 3千米LC |
SFP 1.25g Tx1550/Rx1310 3千米LC |
SFP 1.25g Tx1310/Rx1550 20千米LC |
SFP 1.25g Tx1550/Rx1310 20千米LC |
SFP 1.25g Tx1310/Rx1550 40千米LC |
SFP 1.25g Tx1550/Rx1310 40千米LC |
SFP 1.25g Tx1490/Rx1550 80千米LC |
SFP 1.25g Tx1550/Rx1490 80千米LC |
SFP 1.25g Tx1490/Rx1550 120千米LC |
SFP 1.25g Tx1550/Rx1490 120千米LC |
SFP 2.5g Tx1310/Rx1550 20千米LC |
SFP 2.5g Tx1550/Rx1310 20千米LC |
SFP 2.5g Tx1310/Rx1550 40千米LC |
SFP 2.5g Tx1550/Rx1310 40千米LC |
SFP 2.5g Tx1490/Rx1550 80千米LC |
SFP 2.5g Tx1550/Rx1490 80千米LC |
SFP 2.5g Tx1490/Rx1550 120千米LC |
SFP 2.5g Tx1550/Rx1490 120千米LC |
SFP 155m Tx1310/Rx1550 20千米SC |
SFP 155m Tx1550/Rx1310 20千米SC |
SFP 155m Tx1310/Rx1550 40千米SC |
SFP 155m Tx1550/Rx1310 40千米SC |
SFP 155m Tx1490/Rx1550 80千米SC |
SFP 155m Tx1550/Rx1490 80千米SC |
SFP 155m Tx1490/Rx1550 120千米SC |
SFP 155m Tx1550/Rx1490 120千米SC |
SFP 1.25g Tx1310/Rx1550 3千米SC |
SFP 1.25g Tx1550/Rx1310 3千米SC |
SFP 1.25g Tx1310/Rx1550 20千米SC |
SFP 1.25g Tx1550/Rx1310 20千米SC |
SFP 1.25g Tx1310/Rx1550 40千米SC |
SFP 1.25g Tx1550/Rx1310 40千米SC |
SFP 1.25g Tx1490/Rx1550 80千米SC |
SFP 1.25g Tx1550/Rx1490 80千米SC |
SFP 1.25g Tx1490/Rx1550 120千米SC |
SFP 1.25g Tx1550/Rx1490 120千米SC |
SFP 2.5g Tx1310/Rx1550 20千米SC |
SFP 2.5g Tx1550/Rx1310 20千米SC |
SFP 2.5g Tx1310/Rx1550 40千米SC |
SFP 2.5g Tx1550/Rx1310 40千米SC |
SFP 2.5g Tx1490/Rx1550 80千米SC |
SFP 2.5g Tx1550/Rx1490 80千米SC |
SFP 2.5g Tx1490/Rx1550 120千米SC |
SFP 2.5g Tx1550/Rx1490 120千米SC |
SFP 10G 850nm 300M LC |
SFP 10g 1310nm 10千米LC |
SFP 10g 1310nm 40千米LC |
SFP 10g 1550nm 40千米LC |
SFP 10g 1550nm 80千米LC |
SFP 10g 1550nm 120千米LC |
SFP 10G BIDI TX1270/RX1330nm 10km LC DDM |
SFP 10G BIDI TX1330/RX1270nm 10km LC DDM |
SFP 10G BIDI TX1270/RX1330nm 20km LC DDM |
SFP 10G BIDI TX1330/RX1270nm 20km LC DDM |
SFP 10G BIDI TX1270/RX1330nm 40km LC DDM |
SFP 10G BIDI TX1330/RX1270nm 40km LC DDM |
SFP 10G BIDI TX1270/RX1330nm 60km LC DDM |
SFP 10G BIDI TX1330/RX1270nm 60km LC DDM |
SFP 10G BIDI TX1490/RX1550nm 80km LC DDM |
SFP 10G BIDI TX1550/RX1490nm 80km LC DDM |
SFP28 16G 850nm 100m MM LC DDM |
SFP28 25G 850nm 100m MM LC DDM |
SFP28 25G 850nm 300m MM LC DDM |
SFP28 25g 1310nm 10千米SM LC DDM |
SFP28 25g 1310nm 40千米SM LC DDM |
SFP28 25G CWDM (1270 ~ 1370) |
SFP 25G 1270/1330nm 10km LC DDM |
SFP 25G 1330/1270nm 10km LC DDM |
SFP 25G 1270/1330nm 40km LC DDM |
SFP 25G 1330/1270nm 40km LC DDM |
SFP28 32G 850nm 100m MM LC DDM |
QSFP 40G 850nm 150M MPO DDM |
QSFP 40G 850nm 300M MPO DDM |
QSFP 40G 1310nm 10KM LC DDM |
QSFP 40G 1310nm 40KM LC DDM |
QSFP28 100G 850nm 100m MPO DDM |
QSFP28 100G 850nm 300m MPO DDM |
QSFP28 100g 1310nm 10千米LC DDM |
QSFP28 100g 1310nm 40千米LC DDM |
SFP 10G AOC 1M |
SFP 25G AOC 1M |
QSFP 40G AOC 1M |
40g QSFP至4 * 10g SFP AOC 1m |
QSFP28 100G AOC 1M |
100g QSFP28至4 * 25g SFP28 AOC 1m |
QSFP28 100G CWDM4 10KM |
QSFP28 100G CWDM4 2KM |
QSFP56 200G 850nm SR4 100m DSP |
QSFP56 200G 850nm SR4 100m CDR |
QSFP-DD 400G 850nm SR8 70m DSP |
QSFP-DD 400G 850nm SR8 70m CDR |
QSFP56 200G AOC 1M |
200g QSFP56至2 * 100g QSFP56 AOC 1m |
QSFP-DD 400G AOC 1M |
QSFP28 100G 850nm 100m MDC |
QSFP28 100g 10千米MDC |
QSFP56 200G 850nm SR4 100m MDC |
QSFP-DD 400G 850nm SR8 70m MDC |
OSFP 400G 850nm SR4 100M JH |
QSFP-DD 400G 850nm SR4 100M JH |
SFP 1.25G CWDM 1271 ~ 1371 10-20KM |
SFP 1.25G CWDM 1391 ~ 1451 10-20KM |
SFP 1.25G CWDM 1471 ~ 1571 10-20KM |
SFP 1.25G CWDM 1591 ~ 1611 10-20KM |
SFP 1.25G CWDM 1271 ~ 1371 40KM |
SFP 1.25G CWDM 1391 ~ 1451 40KM |
SFP 1.25G CWDM 1471 ~ 1571 40KM |
SFP 1.25G CWDM 1591 ~ 1611 40KM |
SFP 1.25G CWDM 1271 ~ 1371 80KM |
SFP 1.25G CWDM 1391 ~ 1451 80KM |
SFP 1.25G CWDM 1471 ~ 1571 80KM |
SFP 1.25G CWDM 1591 ~ 1611 80KM |
SFP 10G CWDM 1271 ~ 1371 10-20KM |
SFP 10G CWDM 1391 ~ 1451 10-20KM |
SFP 10G CWDM 1471 ~ 1571 10-20KM |
SFP 10G CWDM 1591 ~ 1611 10-20KM |
SFP 10g DWDM可调80KM |
SFP 10g DWDM可调谐40KM |
